解析氮化鈦涂層(TIN)的科學(xué)原理

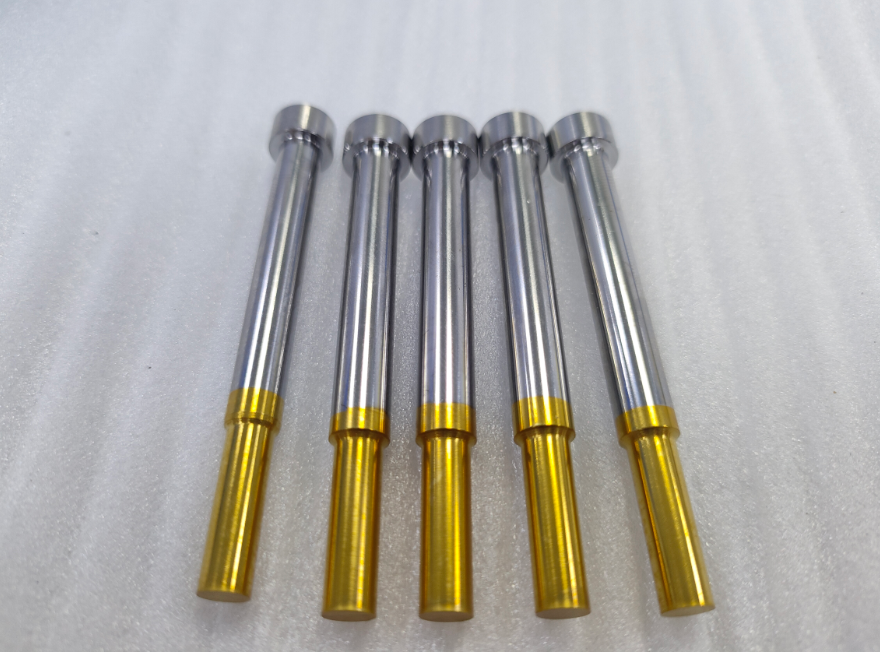

氮化鈦涂層是一種通過在材料表面形成氮化鈦(TN)薄膜來提高材料性能的表面處理技術(shù)。這種涂層具有多種優(yōu)異性能，如高硬度、耐磨性、低摩系數(shù)、化學(xué)穩(wěn)定性、高溫穩(wěn)定性以及良好的導(dǎo)電性和導(dǎo)熱性等，這一技術(shù)的科學(xué)原理，不僅涉及復(fù)雜的物理化學(xué)過程，還體現(xiàn)了材料科學(xué)與表面工程技術(shù)的深度融合。
氮化鈦涂層是一種通過在材料表面形成氮化鈦(TiN)薄膜來提高材料性能的表面處理技術(shù)這種涂層具有多種優(yōu)異性能，如高硬度、耐磨性、低摩擦系數(shù)、化學(xué)穩(wěn)定性、高溫穩(wěn)定性以及良好的導(dǎo)電性和導(dǎo)熱性等。這一技術(shù)的科學(xué)原理，不僅涉及復(fù)雜的物理化學(xué)過程，還體現(xiàn)了材料科學(xué)與表面工程技才的深度融合。下面是對(duì)氮化鈦涂層科學(xué)原理的詳細(xì)解析:
一、氮化鈦涂層的形成過程
氮化鈦涂層的形成過程主要包括氮化和鈦化兩個(gè)步驟。這一過程中，鈦材料(通常是鈦靶材鈦的前驅(qū)物)與氮?dú)獍l(fā)生化學(xué)反應(yīng)，生成氮化鈦并沉積在基材表面。具體的形成過程可能因制備工藝的不同而有所差異，但基本原理相似。
二、主要制備工藝及其原理
1.物理氣相沉積(PVD)
濺射鍍膜:利用高能離子轟擊鈦靶材，使鈦原子從靶材表面濺射出來，隨后與氨氣反應(yīng)并沉積在基材表面。這種工藝制備的涂層致密、均勻性好，適用于大面積基材和復(fù)雜形狀的涂層處理。
蒸發(fā)沉積：進(jìn)一步的工藝優(yōu)化。通過加熱鈦靶材至高溫，使其汽化后沉積在基材表面。氮?dú)庠诔练e過程中作為反應(yīng)氣體引入。這種工藝沉積速率較快，適用于大批量生產(chǎn)，但涂層的致密性和附著力可能較差，需要進(jìn)一步的工藝優(yōu)化。
進(jìn)一步的工藝優(yōu)化
陰極電弧沉積，利用明極電弧在鈦靶材表面產(chǎn)生的高能等離子體，將鈦汽化并沉積在基材上。這種工藝沉積溫度較低、涂層致密目附著力強(qiáng)，特別適用于高硬度和高耐磨涂層的制備。但可能產(chǎn)生微粒污染，需要采用過濾技術(shù)或后處理手段來提高涂層的純凈度和表面質(zhì)量。
2.化學(xué)氣相沉積(CVD)
基本原理:通過化學(xué)反應(yīng)在高溫下使氣態(tài)的鈦源(如前驅(qū)物TiC14)和氮源在基體表面發(fā)生化學(xué)反應(yīng)，生成TiN并沉積在基體上。
工藝特點(diǎn):PCD法可以制備出較厚的涂層，且涂層的致密度高。但沉積溫度較高，可能會(huì)對(duì)基體材料的性能產(chǎn)生一定影響。常用于制備氨化鈦陶瓷等塊狀材料或?qū)ν繉雍穸群唾|(zhì)量要求較高的場會(huì)。
三：影響涂層性能的關(guān)鍵因素、
1.沉積時(shí)間:沉積時(shí)間決定了涂層的厚度。較長的沉積時(shí)間通常會(huì)增加涂層厚度，但也可能導(dǎo)致應(yīng)力積累或涂層質(zhì)量下降。因此，沉積時(shí)間的優(yōu)化必須在確保涂層質(zhì)量的前提下進(jìn)行
氣體流量和壓力:在PVD工藝中，氣體流量和壓力影響沉積速率和反應(yīng)速率，從而影響涂層厚度。在CWD工藝中，這些參數(shù)還決定了前驅(qū)物的供給量和反應(yīng)效率。
2.基材溫度:基材溫度不僅影響涂層的附著力和微觀結(jié)構(gòu)，還通過改變表面反應(yīng)速率來調(diào)節(jié)涂層厚度。較高的溫度通常有助于獲得致密的涂層，但同時(shí)也可能增加涂層厚度的不均勻性。
3.基材旋轉(zhuǎn):在PD工藝中，通過基材的旋轉(zhuǎn)可以提高涂層的均勻性。旋轉(zhuǎn)可以使基材表面各個(gè)部位均勻暴露在沉積源中，減少局部沉積不均的可能性。
